| مكان المنشأ | الصين |
| اسم العلامة التجارية | DENOR |
| إصدار الشهادات | ISO/CE/TUV |
| رقم الموديل | DNR-ZLB |

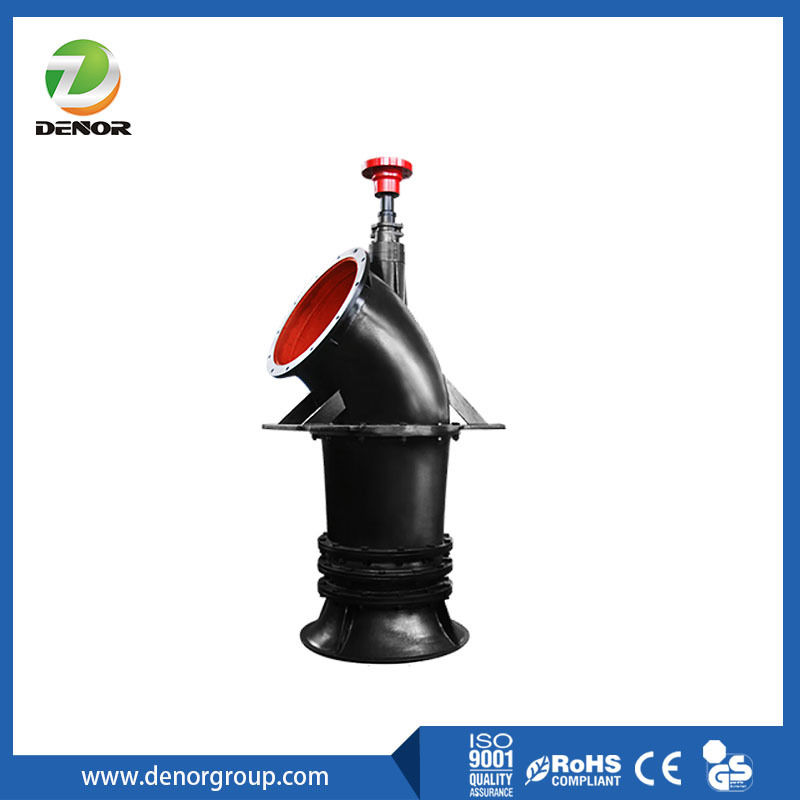

مضخة التدفق المحوري الرأسية ZLB
مضخة التدفق المحوري الرأسية ZLB هي مضخة تدفق محوري صغيرة ومتوسطة الحجم تم تطويرها بواسطة Denor. تتميز هذه السلسلة من المنتجات بطيف واسع وأداء هيدروليكي جيد وهيكل جديد، وتتميز بالكفاءة العالية وأداء التجويف الجيد وسهولة التركيب والصيانة؛ وفي الوقت نفسه، جنبًا إلى جنب مع أحدث تقنيات التحكم في المعلومات، يمكن تكوين نظام مضخة المياه الذكي الذي تم تطويره بشكل مستقل، مع وظيفة المراقبة التلقائية.
تطبيق
يمكن استخدام هذه السلسلة من المنتجات لـالمياه النظيفة أو السوائل الأخرى ذات الخصائص الفيزيائية والكيميائيةبالقرب منالماءالتي لا تزيد درجة حرارة وسيط النقل فيها عن50ºC. تستخدم على نطاق واسع في مشاريع الحفاظ على المياه واسعة النطاق، والري الزراعي، ونقل المياه الصناعية. تحمل محطة الطاقة الحرارية المياه المتداولة، ومستوى بناء السفن، وإمدادات المياه والصرف الصحي في المناطق الحضرية ومشاريع تحويل المياه.
جدول معلمات الأداء (رأس منخفض وتدفق كبير)
| الموديل | السعة(م³/ث) | زاوية التركيب | الرأس(م) | كفاءة المضخة(٪) | قدرة العمود(كيلو واط) | السرعة(دورة في الدقيقة) | القطر الخارجي للمروحة(مم) |
| 1200ZLB-125 | 3.16 | -6 | 3.5 | 84.2 | 127.6 | 490 | 970 |
| 3.36 | -4 | 3.9 | 84.5 | 150.4 | |||
| 3.67 | -2 | 4.1 | 85.1 | 174.8 | |||
| 4.17 | 0 | 4.1 | 85.5 | 196 | |||
| 4.41 | 2 | 4.4 | 85.7 | 219.6 | |||
| 4.68 | 4 | 4.6 | 84.7 | 247.8 |
جدول مواد التكوين القياسي
| وصف الجزء | ماء | مياه الصرف الصحي | ||
| GB | ASTM | GB | ASTM | |
| مخروط الشفط | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| جسم شفرة التوجيه | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| المروحة | HT250 | A4835 | ZG07Cr19Ni10 | CF8 |
| حجرة المروحة | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| أنبوب الانحناء للمخرج | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| جلبة العمود | 06Cr19Ni10 | 304 | 14Cr17Ni2 | 431 |
| العمود | 40Cr | 5140 | 20Cr13 | A276-420 |
| الاقتران | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| محمل التوجيه | محمل مطاطي | / | محمل ثوردون | / |
| صندوق الغدة | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| ختم التعبئة | PTFE | / | PTFE | / |
| محمل شعاعي الدفع | محمل دوار | / | محمل دوار | / |
| قاعدة المحرك | Q235B | A36 | Q235B | A36 |
| قيادة القاعدة | HT250/Q235B | A4835/A36 | HT250/Q235B | A4835/A36 |
مزايا الهيكل
قياسي مع محامل توجيه مطاطية عالية الجودة مع معامل احتكاك صغير، وامتصاص الاهتزاز ومناسب بشكل خاص لمضخة التدفق المحوري
يعتمد محمل التوجيه السفلي هيكلًا مطولًا مع نسبة طول إلى قطر أفضل، مما يحسن بشكل كبير من استقرار أجزاء الدوار؛
مصمم بمسيل تزييت كافٍ، وتأثير تبريد وتزييت جيد
صب دقيق، نصف قطر انحناء معقول، انتقال سلس للممر الداخلي، تحسين الأداء
يزيد تصميم هيكل متعدد الأضلاع من قوة وصلابة الجسم
تصميم فتحة الرفع المعقول، رفع مريح
صب دقيق، انتقال سلس للممر الداخلي، تحسين الأداء
هيكل نصف لسهولة الصيانة
في ظل حالة العمل التقليدية، تشع أضلاع الإشعاع الحراري للدائرة الخارجية الحرارة، بحيث يتم حل صعوبة استقبال المياه الخارجية في المجال
في ظل ظروف العمل الخاصة، قم بزيادة الإشعاع الحراري للملف لضمان تشغيل الوحدة لفترة طويلة
مزودة بجهاز قياس الاهتزاز وقياس درجة الحرارة عبر الإنترنت لضمان التشغيل الآمن
فولاذ قياسي لعمود عالي القوة، وقوة عالية، وصلابة جيدة، وسرعة حرجة عالية، وضمان التشغيل الموثوق به
والجزء المتوافق مع محمل التوجيه والتعبئة مزود بغلاف واقٍ قابل للإزالة، مع صيانة مريحة
تم اعتماد تصميم نظرية التدفق ثلاثي الأبعاد ومحاكاة حسابية CFD، مع كفاءة عالية ومنطقة كفاءة عالية واسعة، وأداء تجويف جيد
نموذج هيدروليكي تم تطويره بشكل مستقل، منطقة الكفاءة العالية واسعة
اعتماد قالب معدني، صب دقيق
مزايا المنتج
توفير الطاقة عالي الكفاءة: تم تصميم النموذج الهيدروليكي بواسطة نظرية التدفق ثلاثي الأبعاد وحسابه بواسطة محاكاة حسابية CFD، مع أفضل أداء من الناحية النظرية.المكونات الهيدروليكية مصنوعة من قالب معدني، مصبوب بدقة، يتم تشغيل قالب شفرة التوجيه بواسطة CNC؛ يتم صب الفراغ الخاص بغلاف شفرة التوجيه ومخروط الشفط بواسطة رمل الراتنج، وقناة التدفق الصلبة تتوافق تمامًا مع رسومات التصميم، مع كفاءة أعلى، ومنطقة كفاءة عالية واسعة
موثوقية عالية:تصميم قناة التدفق الداخل معقول، والماء الداخل موحد بدون دوامة، مع تشغيل سلس، والتركيز المطلق لعمود المضخة، والتوازن الثابت الممتاز لأجزاء الدوار يضمن أن المضخة لديها اهتزاز منخفض وضوضاء منخفضة عند التشغيل بسرعة عالية
التكنولوجيا المتقدمة:جميع الأجزاء التي تستخدم قالب معدني، صب دقيق، جودة الأجزاء موثوقة
صيانة منخفضة:هيكل معقول، تجميع وتفكيك مريح، وصيانة بسيطة
إدارة المخزون:إدارة المخزون المعقولة، ووقت التسليم القصير، والتسليم السريع
المراقبة التلقائية:مزودة بـنظام مضخة المياه الذكيتم تطويره بشكل مستقل، مع وظيفة المراقبة التلقائية
