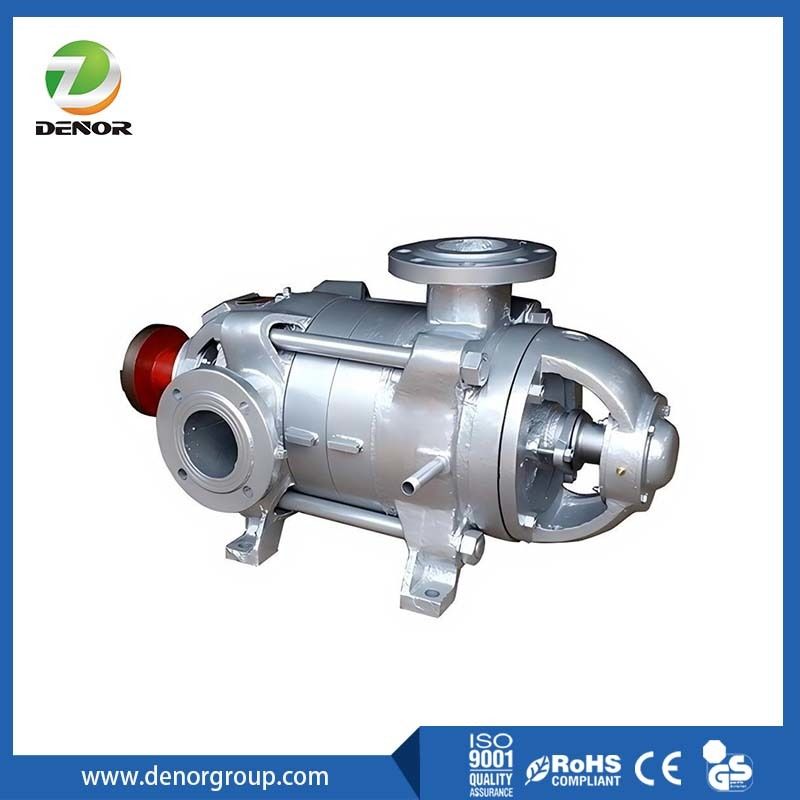

مضخة طرد مركزي متعددة المراحل أفقية من سلسلة DF

DFمضخة طرد مركزي متعددة المراحل أفقيةهي مضخة طرد مركزي كيميائية مقاومة للتآكل أحادية الشفط ومتعددة المراحل ومجزأة، ومناسبة لنقل السوائل المقاومة للتآكل بدون جزيئات صلبة. درجة حرارة وسيط النقل هي -20 درجة مئوية ~ 105 درجة مئوية، والضغط المسموح به عند المدخل هو 0.6 ميجا باسكال. هناك نوعان من المواد لأجزاء التدفق في المضخة: الفولاذ المصبوب والفولاذ المقاوم للصدأ المصبوب. عند الطلب، يجب تحديد مادة ونوع الإحكام للمضخة بشكل معقول وفقًا لاسم المادة وتركيزها وضغط المدخل ودرجة حرارة التشغيل ودرجة التآكل. وهيكل المضخة.

DF أفقيمضخات الطرد المركزي متعددة المراحلهي سلسلة من المضخات الطاردة المركزية أحادية الشفط المثبتة أفقيًا والمصممة لنقل المياه النظيفة أو السوائل المسببة للتآكل بدون جزيئات صلبة، وتحقيق رأس مرتفع باستخدام العديد من الدفاعات على التوالي. وهي مبنية بأغلفة مقطعية ومداخل أفقية ومخارج رأسية، مع الإشارة DF التي تشير إلى مضخة مناسبة للسوائل المسببة للتآكل، غالبًا ما تكون مصنوعة من الفولاذ المقاوم للصدأ.

1. جزء الساكن: يتكون من جسم المضخة (قسم المدخل والمخرج، القسم الأوسط)، وشفرات التوجيه، وما إلى ذلك، والتي يتم تثبيتها بمسامير من خلال قضبان السحب، وبالتالي تشكل غرفة عمل محكمة الإغلاق.
2. جزء الدوار: يتكون من عمود، دافعة، جلبة عمود وجهاز قرص التوازن. من خلال نقل العمود، يتم دفع الدافعة للدوران لتوليد قوة طرد مركزي، وبالتالي قيادة تدفق الوسيط.
3. جزء المحمل: يتكون من جسم المحمل والمحمل وغدة المحمل. يلعب المحمل دور دعم العمود ويضمن التشغيل الطبيعي والمستقر للعمود.
4. جزء الإحكام: مقسم إلى أختام تعبئة وأختام ميكانيكية، وتستخدم أختام التعبئة بشكل أساسي في المناسبات التي لا تكون فيها متطلبات التسرب صارمة أو تحتوي فيها الوسيط على جزيئات صلبة، في حين أن الأختام الميكانيكية مناسبة لدرجات الحرارة المرتفعة والضغط المرتفع والظروف المسببة للتآكل، مع متطلبات صارمة بشأن التسرب في حالة المضخة، يلعب كلا الختمين دورًا في إحكام إغلاق طرفي المضخة، ومنع تدفق الوسيط في المضخة، وأيضًا ضمان إحكام إغلاق المضخة.

هيكل:

1. إمدادات المياه الحضرية والتعزيز عالي الضغط.
2. نظام الدوران الصناعي ونظام المعالجة.
3. إمدادات المياه للغلايات ونظام التكثيف والمباني الشاهقة أو نظام مكافحة الحرائق.
4. نقل المياه لمسافات طويلة.
5. ​​​​نظام مياه التبريد.
